Hoja de especificaciones del producto:

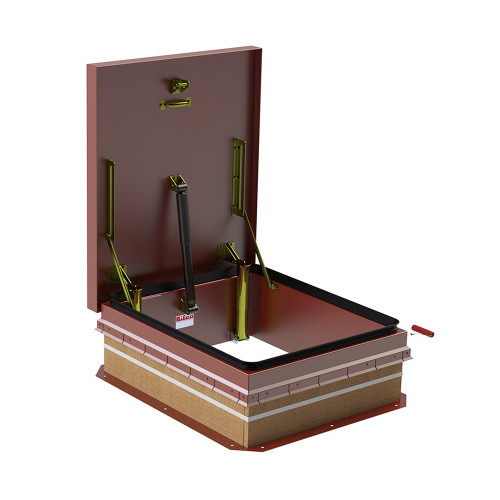

PA-BA-NB-20SV
Ventila Automática de Humo de Una Hoja
La PA-BA-NB-20SV Ventila Automática de Humo de Una Hoja de Puertas De Acceso by Best Access Doors ofrece una solución compacta y confiable para control de humo en cubos de elevador, escaleras y pasillos técnicos. Su construcción en acero calibre 14 y su sistema de apertura automática garantizan respuesta inmediata y desempeño confiable en emergencias.
Cuenta con aislamiento completo y sellado climático, clasificación Clase A contra fuego y cumplimiento con el IBC. Limita la propagación lateral del fuego y crea un punto de ventilación seguro para los equipos de emergencia.
Consulta la ficha técnica para referencias de código, dimensiones y procedimientos de instalación.
Aplicaciones en México
Especificaciones Técnicas
- Material: Tapa y marco de acero galvanizado G-90 calibre 14 (2 mm) con tratamiento para adherencia de pintura.
- Tapa: Diseño de metal hueco formado por prensa con aislamiento de fibra de vidrio oculto de 1" (25.4 mm); reborde perimetral traslapado de 3" (76 mm), completamente soldado en las esquinas y reforzado internamente para una carga viva de 40 psf (195 kg/m²).
- Brocal (Curb): 12" (305 mm) de altura con tapajuntas integrado, aislamiento de fibra rígida de 1" (25 mm), completamente soldado en las esquinas y brida de montaje de 3-½" (89 mm) con orificios de 7/16" (11 mm).
- Empaque: Junta de caucho EPDM extruido adherida permanentemente a la tapa.
- Bisagras: Bisagras de pasador (pintle hinges) de alta resistencia con pernos de acero inoxidable tipo 316 de 3/8" (9 mm).
- Cerradura: Mecanismo de retención/liberación positiva controlado por un solo eslabón fusible de 165°F (74°C) con certificación UL; diseñado para mantener la tapa cerrada contra una fuerza de levantamiento de 90 psf (438 kg/m²). Incluye cables de liberación manual interiores y exteriores.
- Operación: Al activarse, los resortes de compresión en tubos telescópicos abren la tapa automáticamente contra una carga de nieve/viento de 10 psf (49 kg/m²). Los brazos de apertura automática bloquean la tapa en posición abierta y cuentan con un amortiguador para controlar la velocidad de apertura.
- Certificaciones: Certificación UL. Cumple con la norma UL 790 Clase A (prueba de marca de fuego).
- Acabado: Primario de óxido rojo (alquidálico).
- Herrajes: Tubos de resorte de compresión de compuesto diseñados con resortes de acero lubricados; el resto de los herrajes están galvanizados (zincados) y con acabado de cromato de zinc.
Cuando se instala correctamente, la PA-BA-NB-20SV Ventila Automática de Humo de Una Hoja garantiza el cumplimiento de las normativas de seguridad contra incendios y una respuesta automática fiable ante altas temperaturas. Una instalación incorrecta puede afectar el funcionamiento del eslabón fusible o la apertura controlada del amortiguador, por lo que se recomienda seguir estrictamente las especificaciones técnicas o consultar a un instalador profesional.
Solicita una cotización hoy mismo y asegura la protección de tu inmueble con una solución certificada, diseñada para resistir condiciones extremas y facilitar la evacuación de gases de combustión.
